加速器工作原理
直線加速器工作原理

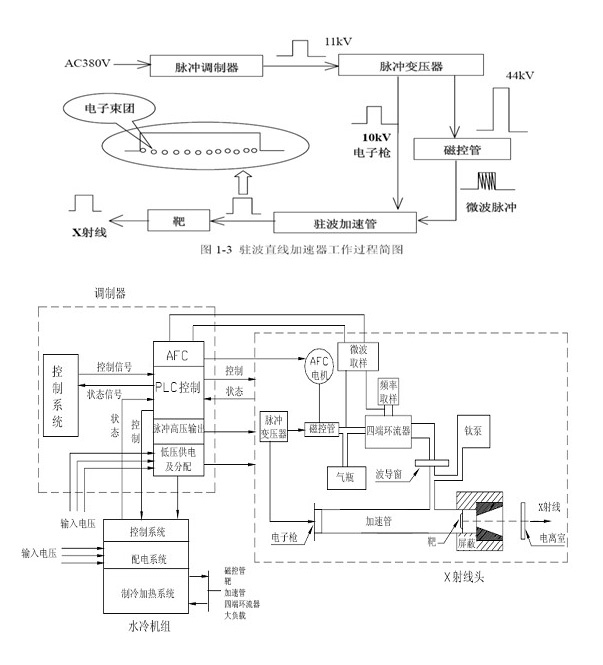

1、（1）脈沖調制器將市電轉變成高壓脈沖。（2）高壓脈沖通過一個脈沖變壓器為磁控管供電。（3）磁控管產生工作頻率為2998MHz的射頻微波，該微波功率經過波導系統及波導窗饋入駐波加速管中，微波饋入加速管以后在加速管中形成正向波和反向波，兩者疊加形成駐波（頻率和振幅均相同、振動方向一致、傳播方向相反的兩列波疊加后形成的波。波在介質中傳播時其波形不斷向前推進，故稱行波；上述兩列波疊加后波形并不向前推進，故稱駐波）。

駐波加速器的優點：1）相同的微波功率條件下，可以在更短的加速結構上獲得更高的能量，即加速電場梯度高。2）不需要外加聚焦線圈，因此體積小、重量輕、耗電少。3）要求電子注入的電壓低，電子槍高壓要求不高，減小了電子槍絕緣要求。4）駐波加速結構可以做成一個全密封的加速管，提高陰極的壽命。

2、（1）脈沖調制器內的電子槍電源產生高壓脈沖并通過電子槍脈沖變壓器給加速管的電子槍提供高壓脈沖。（2）這些高壓脈沖從電子槍的陰極上把電子拉出來，并將其加速到加速管的加速腔中，電子與加速腔中的軸向駐波電場相互作用，從中吸收能量。（3）電子在駐波場中不斷加速，能量不斷增加最終達到設計能量。（4）電子在加速結束時打到金屬靶（鎢）上，產生連續譜X射線。（5）鎢屏蔽體及準直錐將其他角度方向的X射線都屏蔽，只留下前方向的一個扇形X射線束。
